Drucken am SHARP Thermodrucker CE-120P mit Arduino UNO

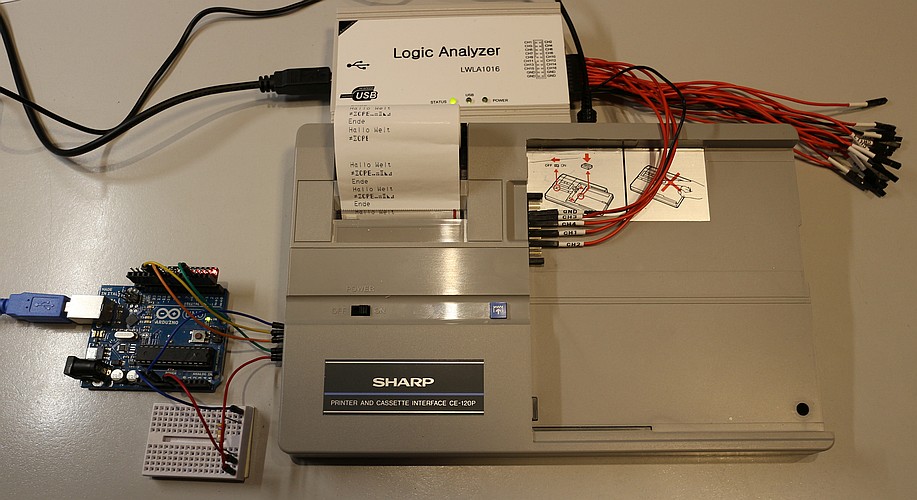

Dieses Arduino Programm druckt mit einem Arduino UNO am Sharp Thermodrucker CE-120P.



// Print to Sharp CE-120P

const int OUT_XOUT =  3; // Pin D3, XOUT, pin 7 CE-120P
const int IN_ACK   = 14; // Pin D14, ACK, pin 9 CE-120P
const int OUT_Dout =  8; // Pin D8, Dout, pin 5 CE-120P
const int OUT_Busy =  9; // Pin D9, Busy, pin 4 CE-120P
const int InfoLED =  13;

byte myChars[] = {1,2,3,4,5,6,7,9,11,12,0};

void setup() {
  pinMode(IN_ACK, INPUT);
  pinMode(OUT_Dout, OUTPUT);
  pinMode(OUT_Busy, OUTPUT);
  pinMode(OUT_XOUT, OUTPUT);
  pinMode(InfoLED, OUTPUT);
  digitalWrite(InfoLED, HIGH);
  delay(1000);

  printLine("Hallo Welt");

  printLine(myChars);  // Zeichensatz 1,2,3,4,5,6,7,9,11,12 drucken

  for(int x=0; x<10; x++){ // Zeichensatz von 16 bis 255 drucken
    selectPrinter();
    for(int y=1; y<25; y++){
      printByte(24*x+y+15, false);
    }
    printByte(13, false);
    delay(1500);
    printByte(15, false);
  }

  printLine("Ende");

  digitalWrite(InfoLED, LOW);
}

void loop() {
} // End loop

void selectPrinter() {
  digitalWrite(OUT_XOUT, HIGH);
  printByte(32, true);
  digitalWrite(OUT_XOUT, LOW);
  delay(30);
} // End selectPrinter

void printLine(char x[]) {
  int i = 0;
  selectPrinter();
  do {
    printByte(x[i], false);
    i++;
  } while (x[i] != 0);
  for (int y=0; y<(24-i); i++) {
    printByte(32, false);
  }
  printByte(13, false);
  delay(1500);
  printByte(15, false);
} // End printLine

void printByte(byte aDataByte, boolean deviceSelect) {
  byte i = 0;
  do {
    boolean DataBit = aDataByte & (1 << i);
    digitalWrite(OUT_Dout, DataBit);
    if (deviceSelect) {
      waitforACK(LOW);
      digitalWrite(OUT_Busy, HIGH);
      waitforACK(HIGH);
      digitalWrite(OUT_Busy, LOW);
    }
    else {
      digitalWrite(OUT_Busy, HIGH);
      waitforACK(LOW);
      digitalWrite(OUT_Busy, LOW);
      waitforACK(HIGH);
    }
    delayMicroseconds(100);
    i++;
  } while (i < 8);
  delay(2);
} // End printByte

void waitforACK (boolean state) {
  boolean ACK;
  long Timeout = millis();
  do {
    ACK = digitalRead(IN_ACK);
      if (millis() - Timeout > 50) break;
  } while ((ACK==state));
  delayMicroseconds(100);
} // End waitforACK

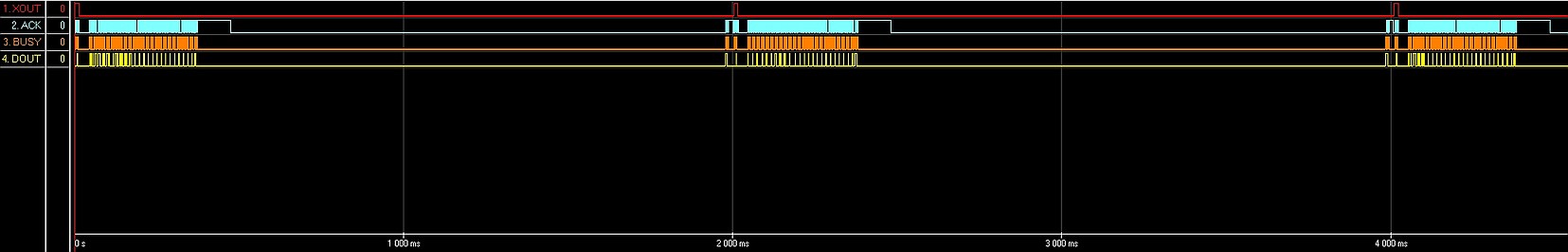

Signalverlauf bei 3 gedruckten Zeilen:

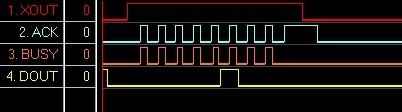

Signalverlauf Device-Select für 1. Zeile:

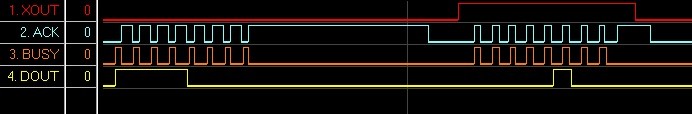

Signalverlauf Device-Select für weitere Zeilen:

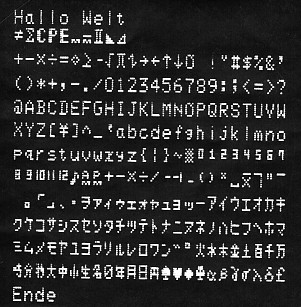

Beispielausdruck den das Programm erzeugt:

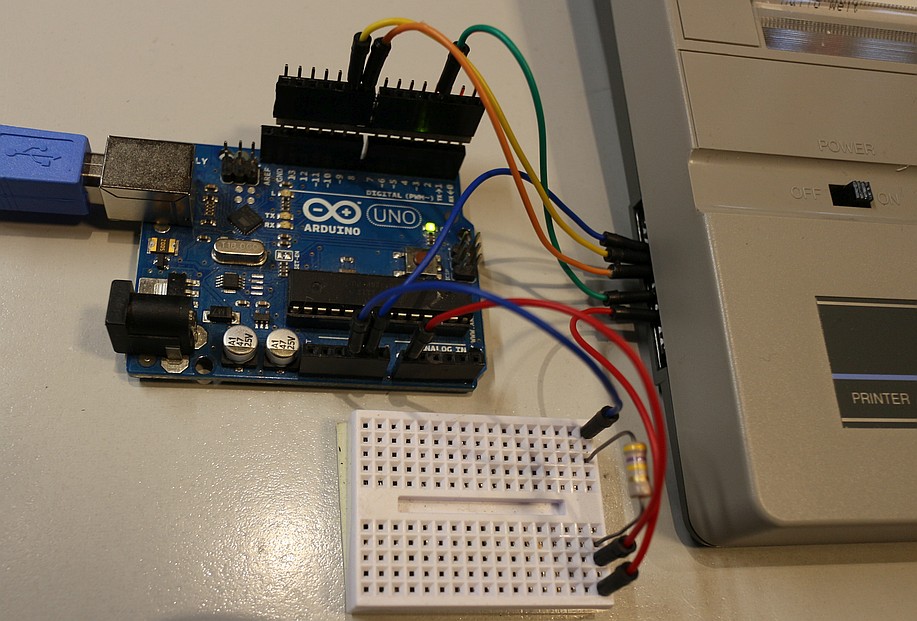

Pinbelegung
Arduino UNO Pin Name Sharp CE-120P
11-pol. Schnittstelle
GND GND Pin 3
D3 (Output) Xout Pin 7
D14 (Input, mit 470k pull-down Widerstand) ACK Pin 9
D8 (Output) Dout Pin 5
D9 (Output) Busy Pin 4
