Empfang eines Bytes (Rx) vom Sharp PC-1401 mit Arduino UNO

Das anschließende Arduino Programm empfängt an der seriellen Schnittstelle (UART) ein Byte das vom Pocket Computer gesendet wird.
Arduino-seitig wird dazu die Funktion "Serial.read" verwendet; die Bitrate wird auf 2400 baud eingestellt.
Der Ausgang Fo1 (Pin 4) des Sharp Pocket Computers wird über einen Treiber Tranistor in open-collector Schaltung mit RX0 vom Arduino verbunden.
Ein empfangenes Byte wird vom Arduino mit einem kurzen Piepston quittiert, wobei hier der Piezo-Beeper des Sharp Pocket Computers zur Tonausgabe dient,
der direkt über Pin 1 der 11-poligen Buchsenleiste angesprochen werden kann.
Beim ersten Aufruf muß das Basic Programm mit RUN gestartet werden, um das Maschinenprogramm in den Speicher zu übertragen.
Das eigentliche Programm zur Übertragung eines Bytes (Wert 0-255) wird in der Folge mit DEF S gestartet.

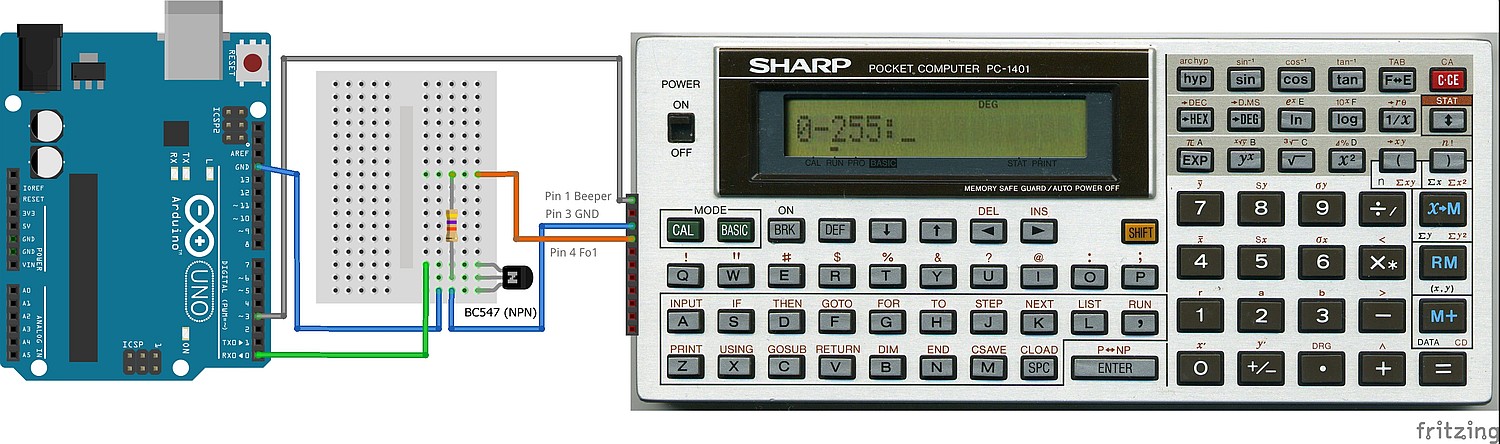

Steckbrett mit Arduino UNO:

Programm für Arduino:


// Rx (D0) von Sharp PC-1401 (Pin 4 = Port Fo 1) mit 2400 bit/s

int inByte = 0;

void setup() {
  Serial.begin(2400);
}

void loop() {
  if (Serial.available() > 0) {
    inByte = Serial.read();
    tone(3, 2093, 10); // optional, D3 an Pin 1 des PC-1401 (Beeper)
    Serial.println(inByte);
  }
}

BASIC Programm für Sharp PC-1401:


10:RESTORE
20:FOR X=0 TO 44
30:READ D
40:POKE &4100+X,D
50:NEXT X
100:"S"
110:INPUT "0-255:";I
120:POKE &4101,I
130:CALL &4100
140:GOTO 110
200:DATA 2,0,218,18,94,96,0,95,78,85,97,1,95,77
210:DATA 2,1,&83,198,18,94,56,7,96,0,78,36,44,5,97,1,78,40,95,209,90
220:DATA 43,20,78,58,96,0,95,78,85,55

Assemblerdarstellung des Maschinenprogramms
&4100:	002	000	LIA	0
&4102:	218		EXAB
&4103:	018	094	LIP	&5E
&4105:	096	000	ANIM	0
&4107:	095		OUTF
&4108:	078	085	WAIT	85
&410A:	097	001	ORIM	1
&410C:	095		OUTF
&410D:	077		NOPW
&410E:	002	001	LIA	1
&4110:	&83		LP03		<	─	─	┐
&4111:	198		TSMA					│
&4112:	018	094	LIP	&5E				│
&4114:	056	007	JRZP	7	─	─	┐	│
&4116:	096	000	ANIM	0			│	│
&4118:	078	036	WAIT	36			│	│
&411A:	044	005	JRP	5	─	┐	│	│
&411C:	097	001	ORIM	1	<	┼	┘	│
&411E:	078	040	WAIT	40		│		│
&4120:	095		OUTF		<	┘		│
&4121:	209		RC					│
&4122:	090		SL					│
&4123:	043	020	JRNCM	20	─	─	─	┘
&4125:	078	058	WAIT	58
&4127:	096	000	ANIM	0
&4129:	095		OUTF
&412A:	078	085	WAIT	85
&412C:	055		RTN

Pinbelegung:

`Arduino UNO Pin`	`Name`	`Sharp PC-1401 11-pol. Schnittstelle`
`D3`	`MTout2 (Beeper)`	`Pin 1`
`GND`	`GND`	`Pin 3`
`RX 0 (Input, über open-collector Transistorstufe)`	`Port Fo 1`	`Pin 4`
