Empfang von mehreren Bytes (Rx) vom Sharp PC mit Arduino UNO
Übertragung einer Textvariablen

Das anschließende Arduino Programm empfängt an der seriellen Schnittstelle (UART) 16 bzw. 24 Bytes, die vom Pocket Computer gesendet werden.
Am Pocket Computer wird der Standard INPUT Befehl zur Eingabe der Zeichen verwendet, die in der dimensionierten Variablen Z$(0) gespeichert werden.
Arduino-seitig wird zum Empfang die Funktion "Serial.read" verwendet; die Bitrate wird auf 4800 baud eingestellt.
Der Ausgang Fo1 bzw. Fo3 (Pin 4) des Sharp Pocket Computers wird über einen NPN Treiber Tranistor (z.B. BC546, BC547, BC548, ...) in open-collector Schaltung mit RX0 vom Arduino verbunden.
Beim ersten Aufruf muß das Basic Programm mit RUN gestartet werden, um das Maschinenprogramm in den Speicher zu übertragen.
Das eigentliche Programm zur Übertragung der Zeichenfolge wird in der Folge mit DEF A gestartet.

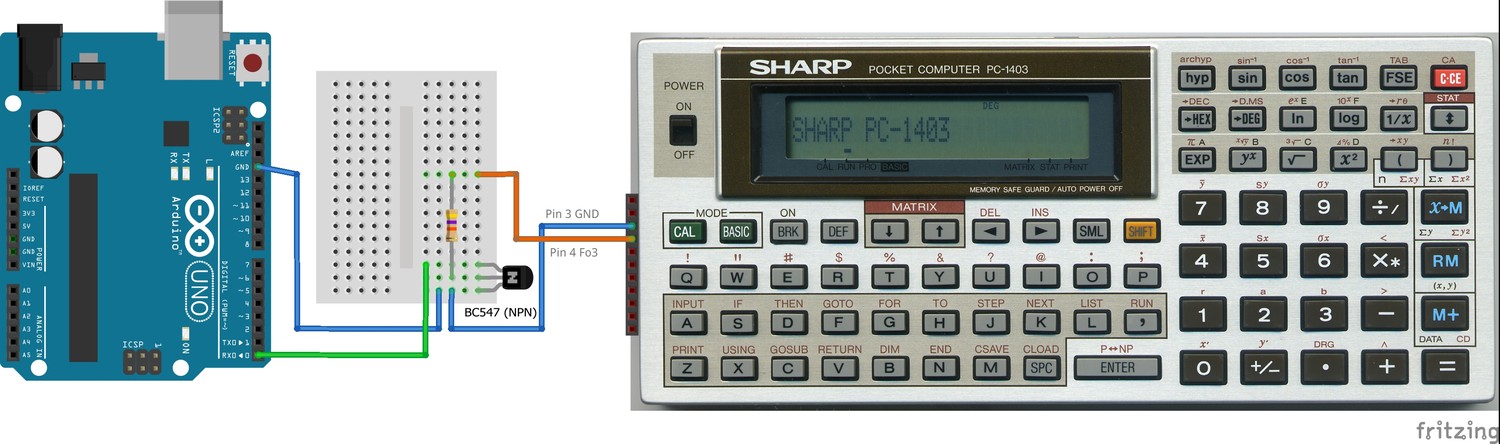

Steckbrett mit Arduino UNO:

Programm für Arduino:


// Rx (D0) mit 4800 bit/s von Sharp PC-1401 (Pin 4 = Port Fo 1)
// Rx (D0) mit 4800 bit/s von Sharp PC-1403 (Pin 4 = Port Fo 3)

int inByte = 0;

void setup() {
  Serial.begin(4800, SERIAL_8N1);
}

void loop() {
  if (Serial.available() > 0) {
    inByte = Serial.read();
    Serial.println(inByte);
  }
}

BASIC Programm für Sharp PC-1401 (Übertragung von 16 Bytes):


10:RESTORE
20:FOR X=0 TO 70
30:READ D
40:POKE &4100+X,D
50:NEXT X
60:END
100:"A" CLEAR
110:DIM Z$(0)*16
120:INPUT Z$(0)
130:CALL &4100
140:GOTO 120
200:DATA 120,&41,&16,&85,2,&45,219,&84,2,&BF,219,2,15,52
210:DATA &83,4,85,120,&41,&1E,47,7
220:DATA 16,&40,&FE,&84,0,1,27,55
230:DATA 18,94,96,0,95,206,97,1,95,78,0,2,1
240:DATA &83,198,18,94,56,6,96,0,77,44,5,97,1,206,206,95,209,90
250:DATA 43,19,78,18,96,0,95,78,18,55

Assemblerdarstellung des Maschinenprogramms für PC-1401
&4100:	120	&41	&16	CALL	&4116
&4103:	&85			LP05
&4104:	002	&45		LIA	&45					&45BF (17855) = Startadresse der Variablen Z$(0)*16 in das X-Reg laden
&4106:	219			EXAM
&4107:	&84			LP04
&4108:	002	&BF		LIA	&BF
&410A:	219			EXAM
&410B:	002	015		LIA	15
&410D:	052			PUSH
&410E:	&83			LP03		<	┐
&410F:	004			IX			│
&4110:	085			MVMD			│
&4111:	120	&41	&1E	CALL	&411E		│
&4114:	047	007		LOOP	7	─	┘
&4116:	016	&40	&FE	LIDP	&40FE
&4119:	&84			LP04
&411A:	000	001		LII	1
&411C:	027			EXBD
&411D:	055			RTN
&411E:	018	094		LIP	94
&4120:	096	000		ANIM	0
&4122:	095			OUTF
&4123:	206			NOPT
&4124:	097	001		ORIM	1
&4126:	095			OUTF
&4127:	078	000		WAIT	0
&4129:	002	001		LIA	1
&412B:	&83			LP03		<	─	─	┐
&412C:	198			TSMA					│
&412D:	018	094		LIP	94				│
&412F:	056	006		JRZP	6	─	─	┐	│
&4131:	096	000		ANIM	0			│	│
&4133:	077			NOPW				│	│
&4134:	044	005		JRP	5	─	┐	│	│
&4136:	097	001		ORIM	1	<	┼	┘	│
&4138:	206			NOPT			│		│
&4139:	206			NOPT			│		│
&413A:	095			OUTF		<	┘		│
&413B:	209			RC					│
&413C:	090			SL					│
&413D:	043	019		JRNCM	19	─	─	─	┘
&413F:	078	018		WAIT	18
&4141:	096	000		ANIM	0
&4143:	095			OUTF
&4144:	078	018		WAIT	18
&4146:	055			RTN

BASIC Programm für Sharp PC-1403 (Übertragung von 24 Bytes):


10:RESTORE
20:FOR X=0 TO 57
30:READ D
40:POKE &F000+X,D
50:NEXT X
60:END
100:"A" CLEAR
110:DIM Z$(0)*24
120:INPUT Z$(0)
130:CALL &F000
140:GOTO 120
200:DATA &85,2,&FA,219,&84,2,&F7,219,2,23,52,&83,4,85,120,&F0,&14,47,7,55
210:DATA 18,94,97,4,95,206,206,2,1,&83,198,18,94,56,7
220:DATA 96,0,78,9,44,5,97,4,78,15,95,209,90,43,20,78,31,96,0,95,78,59,55

Assemblerdarstellung des Maschinenprogramms für PC-1403
&F000:	&85			LP05
&F001:	002	&FA		LIA	&FA					&FAF7 (64247) = Startadresse der Variablen Z$(0)*24 in das X-Reg laden
&F003:	219			EXAM
&F004:	&84			LP04
&F005:	002	&F7		LIA	&F7
&F007:	219			EXAM
&F008:	002	023		LIA	23
&F00A:	052			PUSH
&F00B:	&83			LP03		<	┐			Adresse des B-Reg (03) in das P-Reg laden
&F00C:	004			IX			│			X-Reg inkrementieren und in DP-Reg laden
&F00D:	085			MVMD			│			Inhalt der Adresse, die im DP-Reg steht in die Adresse, die im P-Reg steht laden
&F00E:	120	&F0	&14	CALL	&F014		│
&F011:	047	007		LOOP	7	─	┘
&F013:	055			RTN
&F014:	018	094		LIP	94
&F016:	097	004		ORIM	4
&F018:	095			OUTF						4 an Port F senden, entspricht High an Fo3 (Pin 4) = Startbit
&F019:	206			NOPT
&F01A:	206			NOPT
&F01B:	002	001		LIA	1
&F01D:	&83			LP03		<	─	─	┐
&F01E:	198			TSMA					│
&F01F:	018	094		LIP	94				│
&F021:	056	007		JRZP	7	─	─	┐	│
&F023:	096	000		ANIM	0			│	│
&F025:	078	009		WAIT	9			│	│
&F027:	044	005		JRP	5	─	┐	│	│
&F029:	097	004		ORIM	4	<	┼	┘	│
&F02B:	078	015		WAIT	15		│		│
&F02D:	095			OUTF		<	┘		│
&F02E:	209			RC					│
&F02F:	090			SL					│
&F030:	043	020		JRNCM	20	─	─	─	┘
&F032:	078	031		WAIT	31
&F034:	096	000		ANIM	0
&F036:	095			OUTF						0 an Port F senden, entspricht Low an Fo3 (Pin 4) = Stoppbit
&F037:	078	059		WAIT	59
&F039:	055			RTN

Pinbelegung:
